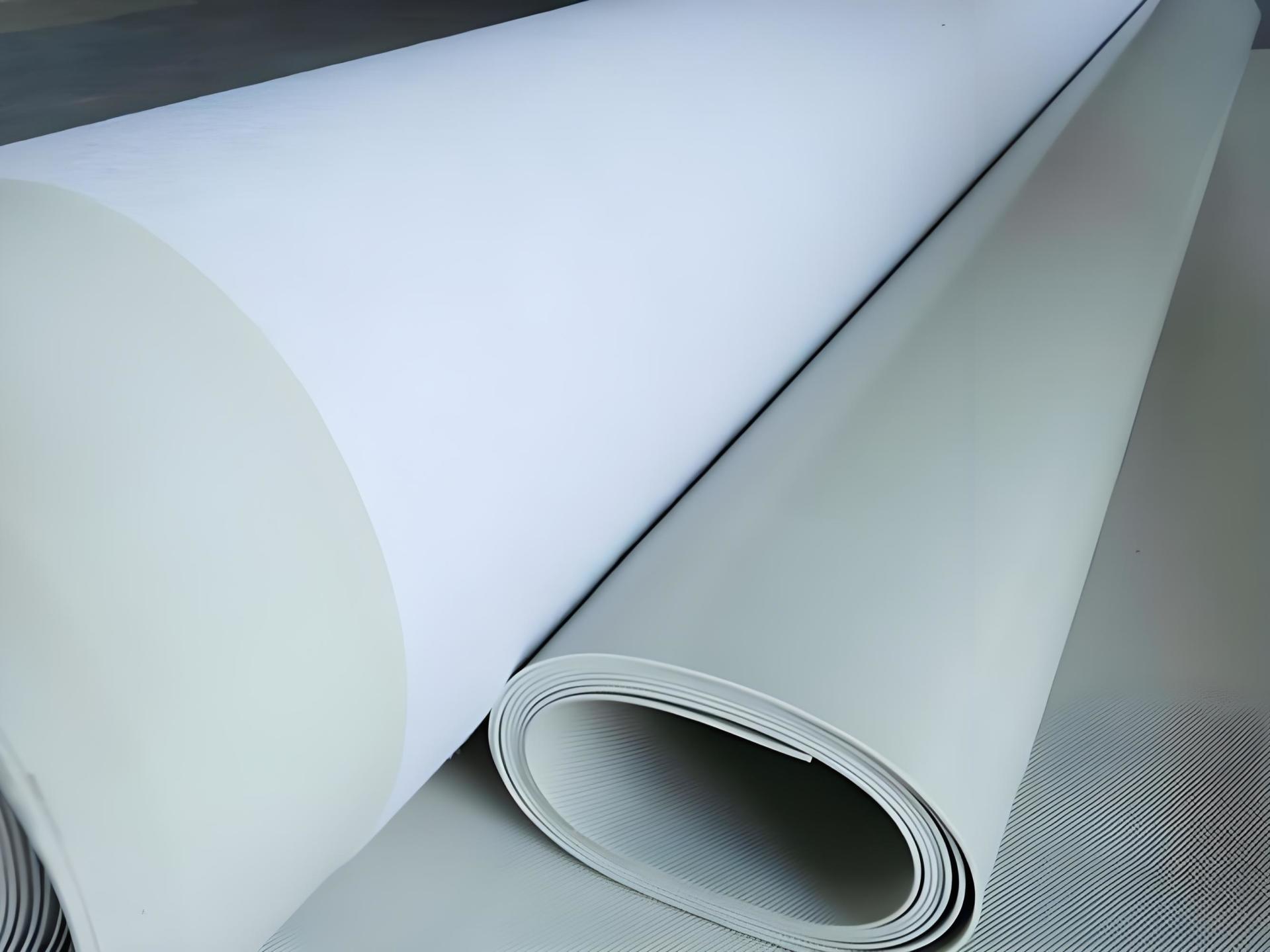

聚氯乙烯（PVC）防水卷材

聚氯乙烯（PVC）防水卷材，是一种高品质、高分子防水片材，经PVC树脂加入增塑剂、抗紫外线剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。

所属分类：

聚氯乙烯（PVC）防水卷材

详情

产品介绍

规格类型

按不同标准的要求分为A类（符合GB/T 18173.1-2012标准）和B类（符合GB/T 12952-2011）。

技术性能

A类：产品依照国家标准《高分子防水材料第1部分片材》GB 18173.1-2012生产制造。性能指标满足标准中均质片-JS1类卷材要求：

序号	项目		技术指标
1	拉伸强度/MPa	常温（23℃），≥	10
		高温（60℃），≥	4
2	断裂延伸率%	常温（23℃），≥	200
3	撕裂强度/（kN/m），≥		40
4	不透水性（30min）		0.3MPa，无渗漏
5	低温弯折性		-20℃无裂纹
6	加热伸缩量/mm	延伸，≤	2
		收缩，≤	6
7	热空气老化（80℃×168h）	拉力强度保持率/%，≥	80
		拉断伸长率保持率/%，≥	70
8	耐碱性【饱和Ca（OH）2溶液23℃×168h】	拉力强度保持率/%，≥	80
		拉断伸长率保持率/%，≥	80
9	人工气候老化	拉力强度保持率/%，≥	80
		拉断伸长率保持率/%，≥	70
10	粘结剥离强度（片材与片材）	标准试验条件/（N/mm）≥	1.5
		浸水保持率（23℃×168h）/%，≥	70
注1：人工气候老化和粘结剥离强度为推荐项目注2：非外露使用可以不考核臭氧老化、人工气候老化、加热伸缩量、60℃拉伸强度

B类：产品依照国家标准《聚氯乙烯（PVC）防水卷材》GB/T 12952-2011生产制造。性能指标满足标准中H类卷材要求：

序号	项目			技术指标
1	拉伸性能		拉伸强度/MPa	10
			断裂伸长率%	200
2	断裂延伸率/%		常温（23℃），≥	200
3	热处理尺寸变化率/%，≤			2.0
4	低温弯折性			-25℃无裂纹
5	不透水性			0.3MPa，2h不透水
6	抗冲击性能			0.5kg•m，不渗水
7	接缝剥离强度/（N/mm），≥			4.0或卷材破坏
8	直角撕裂强度/（N/mm），≥			50
9	吸水率（70℃，168h）/%	浸水后，≤		4.0
		晾置后，≥		-0.40
10	热老化（80℃）	时间/h		672
		外观		无气泡、裂纹、分层、粘结和孔洞
		拉伸强度保持率/%，≥		85
		断裂伸长率保持率/%，≥		80
		低温弯折性		-20℃无裂纹
11	耐化学性	外观		无气泡、裂纹、分层、粘结和孔洞
		拉力强度保持率/%，≥		85
		断裂伸长率保持率/%，≥		80
		低温弯折性		-20℃无裂纹
12	人工气候加速老化^b	时间/h		1500^a
		外观		无气泡、裂纹、分层、粘结和孔洞
		拉力强度保持率/%，≥		85
		断裂伸长率保持率/%，≥		80
		低温弯折性		-20℃无裂纹
a.单层卷材屋面使用产品的人工气候加速老化时间为2500h。 b.非外露使用的卷材不要求测定人工气候加速老化。
